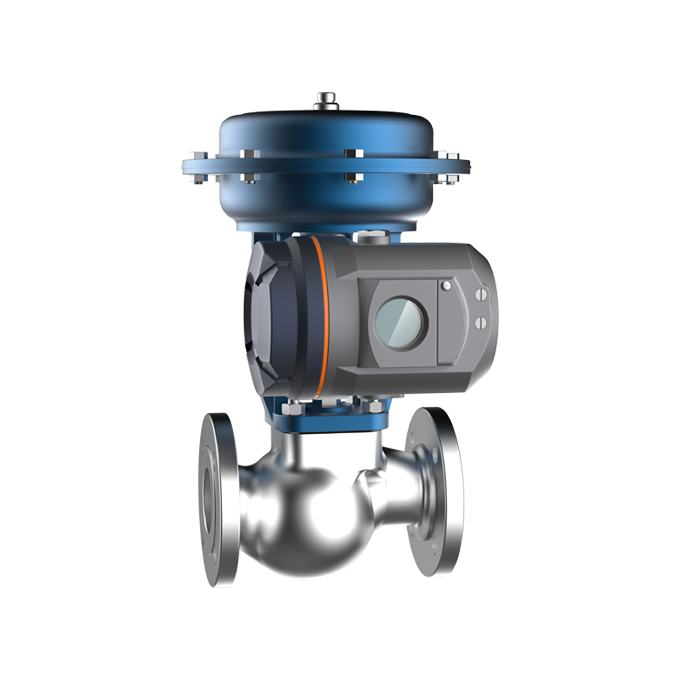

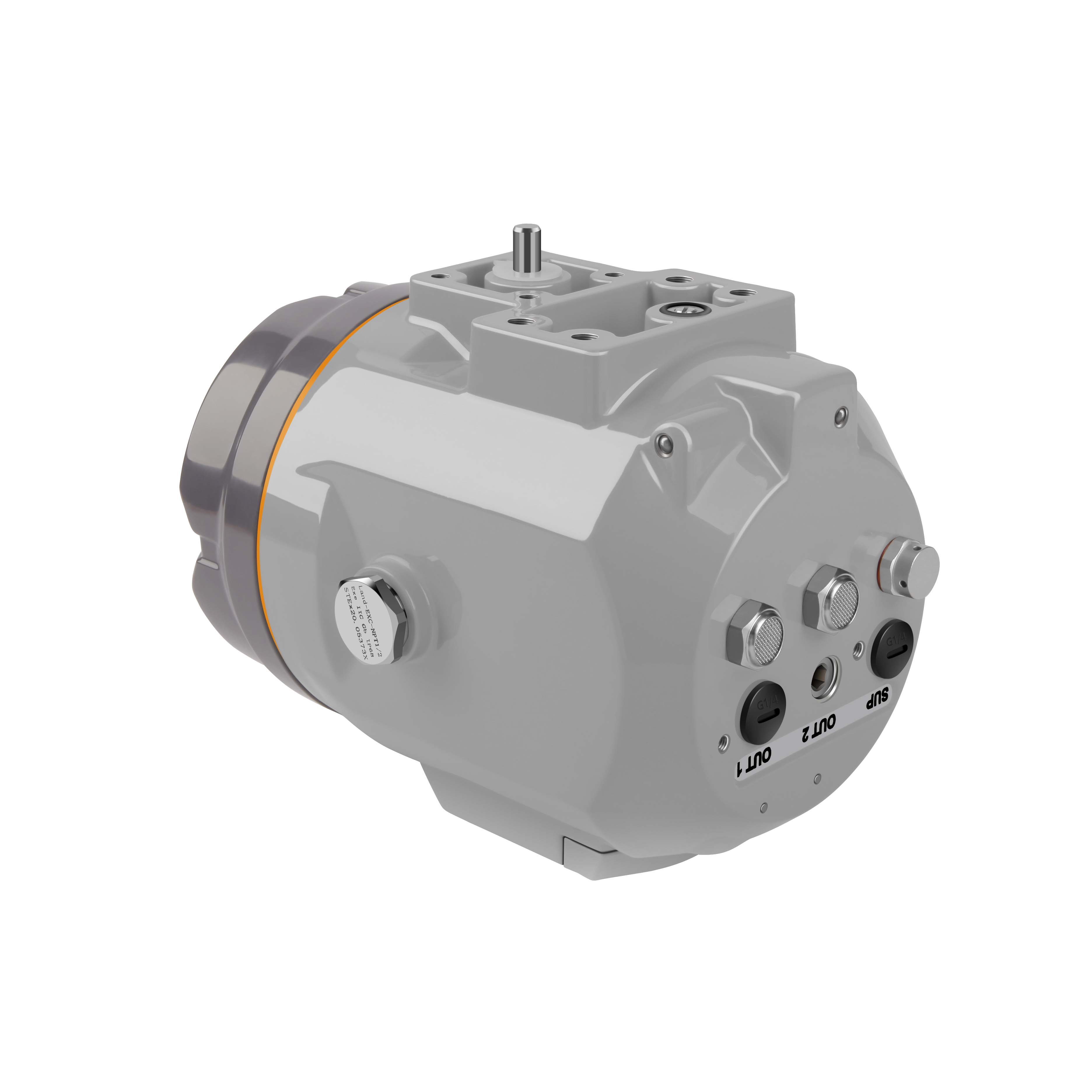

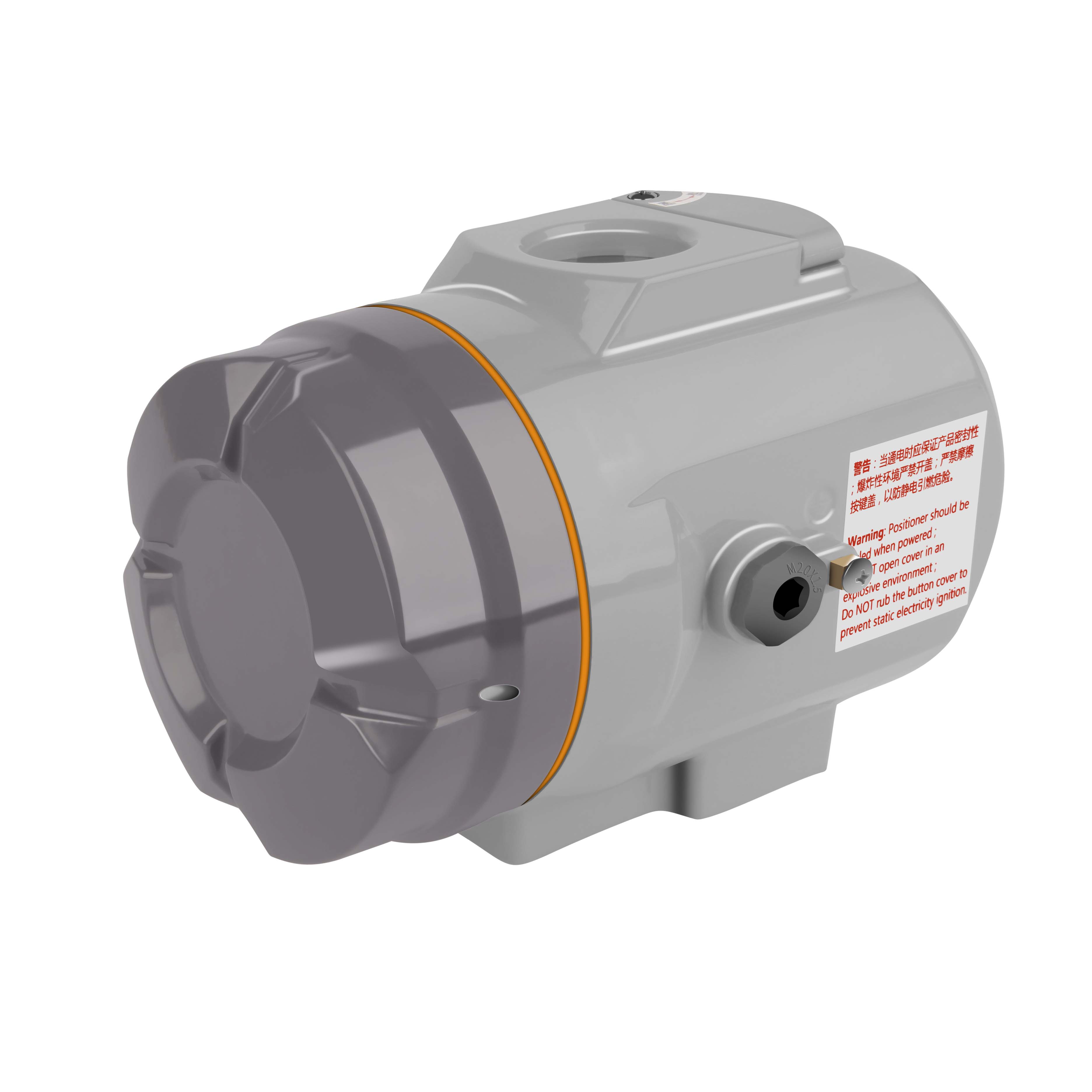

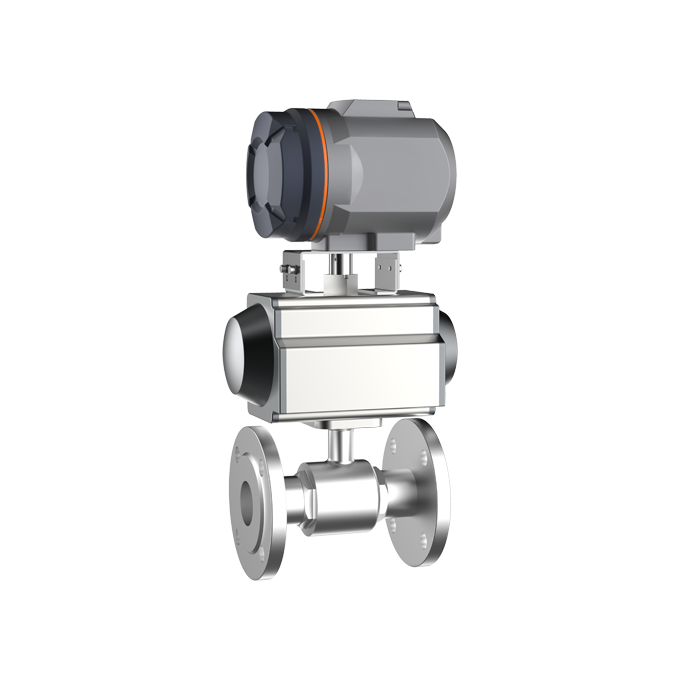

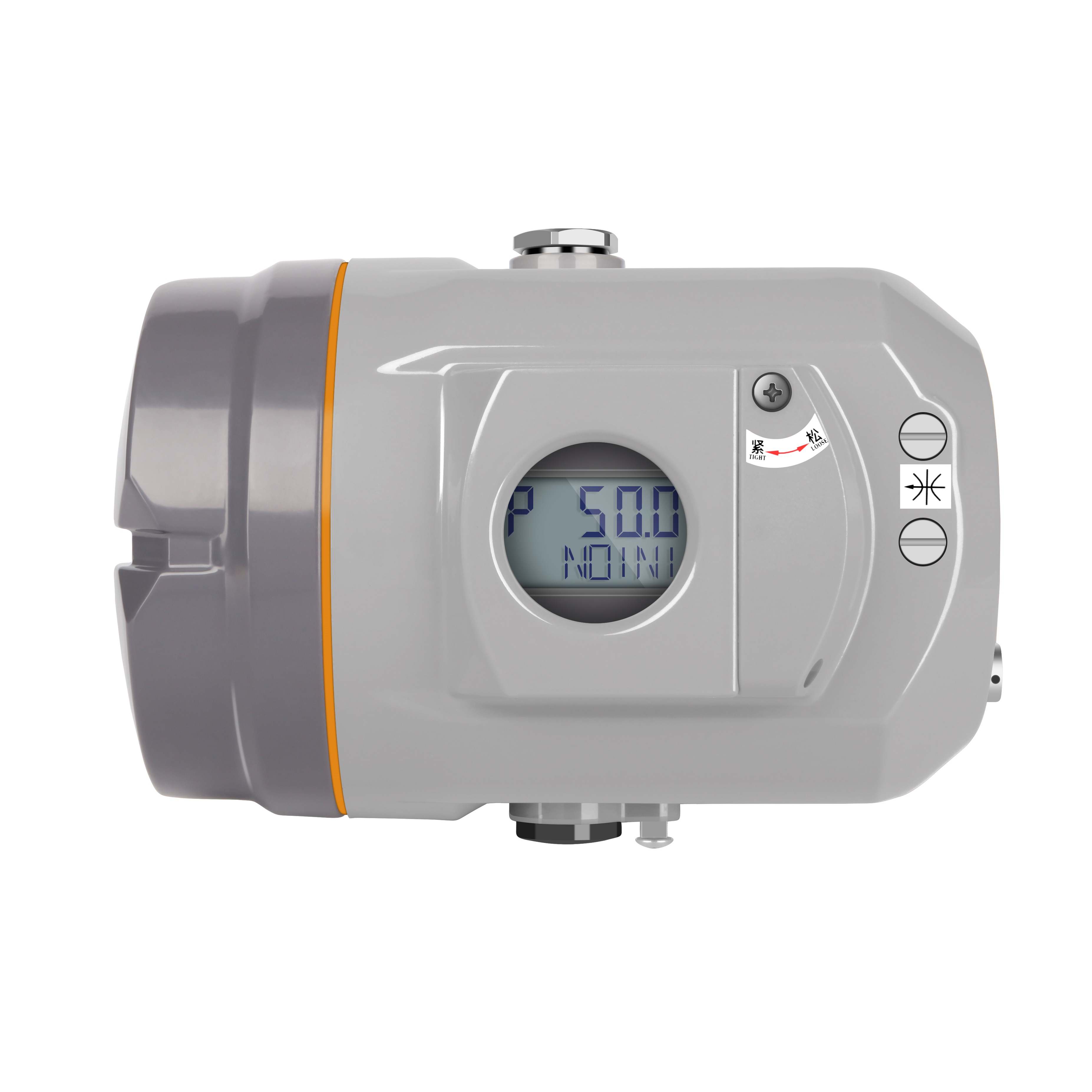

IP6000(隔爆)系列智能閥門定位器和氣動執行器配套使用。
通過接收來自控制系統的4-20mA DC電流信號得到閥位控制設定值，同時采集位置傳感器信號得到實際的閥位值，兩者通過控制軟件的計算處理，從而控制氣動執行機構的進氣和排氣，驅動閥位到達設定點
常規型直行程（L）
遠傳型直行程*（FL）
常規型角行程（R）
遠傳型角行程*（FR）
分體式*（S）
單作用（S）
雙作用（D）
Ex db IIC T6 Gb；Ex tb IIIC 85℃ Db（d）
Ex db I Mb（k）
無（0）
有（1）
無（0）
有（1）
無（0）
直行程（1）
角行程（2）
無（0）
有（1）
復位（S）
保位（F）
-20℃（N）
-40℃（L）
| 外殼材質 | 鋁合金 |
| 壓力表組件 |
鋁,陽極氧化 |
| 信號輸入 |
輸入阻抗：120Ω 限制電壓：28V |
| 輸出信號 | 反饋方式：二線制4~20mA信號,內阻120Ω |
| 數字通訊協議 |
HART 7 |
| 最小工作電流 | 3.8mA |
| 穩態耗氣量 | ≤ 0.4 L/min |
| 行程范圍 |
常規型直行程：10~100mm,常規型角行程：30~100°,分體式：5~25mm 安裝支架可選：硬連接或軟連接 |
| 氣動數據 |
空氣質量符合 ISO 8573-1標準 壓力：1.4~7bar(20.3~101.5psi) 固體顆粒大小和密度：等級 3 壓力露點：等級 3 (最低比環境溫度低20K（36°F)) 含油量：等級 3 |
| 抗震動性 |
0.15mm，10Hz-60Hz，20次循環/軸 20m/s2，60Hz-500Hz，20次循環/軸 整個控制閥連續運行時的推薦范圍 ≤ 20 m/s2， 無諧振峰值 |
| 電氣接口 | M20×1.5 |
| 氣動接口 | G1/4 |
| 防護等級 | IP67 |
| 基本誤差及回差 | ≤ 1% |
| 環境溫度 |
隔爆常規版本：-20℃ ~ +60℃(CCC), -20℃ ~ +40℃(EAC-T6) 隔爆低溫版本：-40℃ ~ +60℃(CCC),-55℃ ~ +40℃(EAC-T6) |
| 防爆等級及適用區域 |
Ex db Ⅰ Mb
|
|

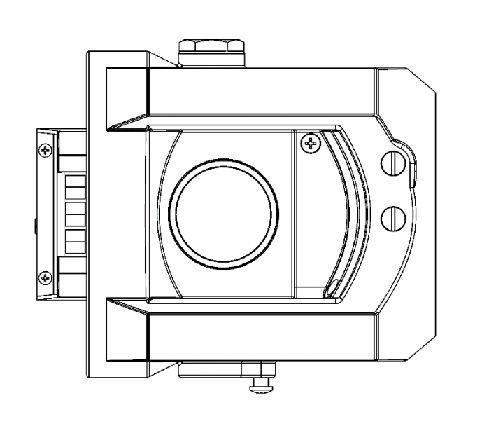

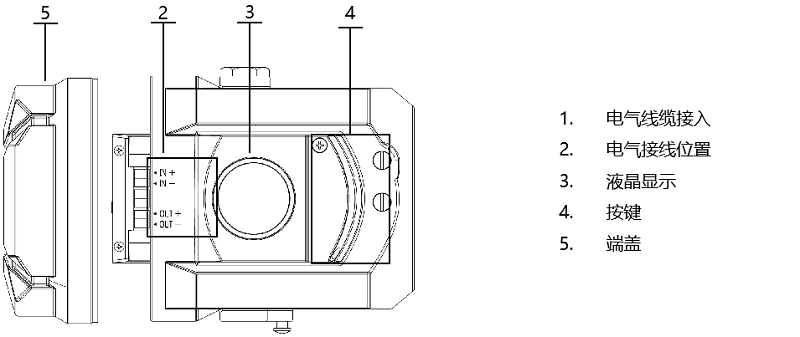

電氣接口 |
描述 |
| IN+ |
IN+ |
|
IN- |
4-20 mA 設定信號 - |
|
OUT+ |
反饋信號模塊18-30 V DC+ |
|
OUT- |
反饋信號模塊4-20 mA輸出 |
| 氣動接口 | 描述 |
|
SUP |
氣源進入 |
|
OUT1 |
先導氣口1 |
|
OUT2 |
先導氣口2 |
